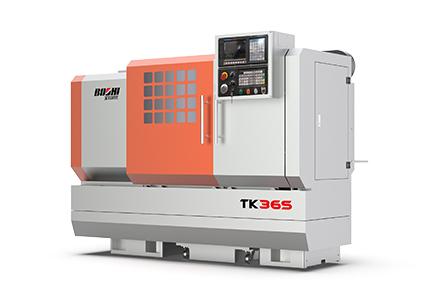

TK36S是伺服主電機驅動、獨立主軸結構的簡式數控車床，標配廣數系統，可用于加工各種形狀的盤類零件、環狀零件、軸類零件，能滿足內外圓、臺階、錐面、球面、螺紋等各種車削加工；適合于有色金屬、不銹鋼等材料的車、鏜、鉆；該機床配置靈活，可根據工藝的要求選配液壓卡盤、液壓尾座、可配置四工位立式刀架（標配）、或臥式六工位刀架；可實現多品種、大批量產品的加工；是一種高效、高性價比的加工設備。
產品特點：
1）采用高強度鑄鐵床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久；
2）床頭箱采用獨立主軸結構，運轉平穩，無級調速，主軸最高轉速達3000 r/min；
3) 采用電動刀架，換刀快、穩定可靠；
4）配備分離式水箱，清理維護方便。
適用行業：
適用于輕工行業及其它機械行業的中小型零件尤其是有色金屬高速、高效的加工需求。
|
項 目 |
單位 |
TK36S |
|
|
加 工 范 圍 |
床身上最大回轉直徑 |
mm |
Φ360 |
|
床鞍上最大回轉直徑 |
mm |
Φ180（四、六工位刀架）/Φ105（排式刀架） Φ120（四工位選配后置刀架） |
|
|
最大車削直徑 |
mm |
Φ320（四工位，排式刀架）/ Φ220（六工位） |
|
|
頂尖距 |
mm |
750/690(六工位)/650* |
|
|
最大車削長度 |
mm |
600/540(六工位)/500* |
|
|
主
軸 |
主軸通孔直徑 |
mm |
Φ57 |
|
主軸頭型式 |
|
ISO702/Ⅰ A2-6 手動卡盤、8″液壓卡盤 ISO702/Ⅰ A2-5 6″液壓卡盤 |
|
|
主軸轉速 |
r/min |
140-3000(無級) |
|
|
主軸最大輸出扭矩 |
N·m |
83 |
|
|
卡盤直徑 |
mm |
Φ200 |
|
|
主電機功率 |
kw |
5.5 |
|
|
尾 座 |
套筒直徑/行程 |
mm |
Φ55/120（100液壓尾座）；Φ75/150*（130*液壓尾座） |
|
頂尖錐度 |
|
MT No.4/ MT No.5* |
|
|
床 鞍 |
移動距離X/Z |
mm |
200(150六工位)/610/550(六工位)/510* |
|
快速移動速度X/Z |
m/min |
6/8 |
|
|
刀 架 |
工位數/型式 |
|
4（立式）/6（臥式選配） |
|
刀具尺寸 |
mm |
20×20/25×25（六工位） |
|
|
鏜刀直徑 |
|
Φ32 |
|
|
其 它 |
電源 |
kVA |
12 |
|
主電機皮帶 |
|
SPZ1937 |
|
|
體積（長×寬×高） |
mm |
2150X1260X1600 |
|
|
總重量 |
kg |
1700 |
|
|
最大工件加工重量（兩端裝卡）） |
kg |
550(Ф200手動三爪卡盤) |
|
注：(1)排式刀架標準配置不帶尾座；（2）帶“*”的參數為選配Φ75套筒時的參數。
