HMC500精密臥式加工中心采用正T型結構，整體式底座、大跨距雙層壁立柱、三軸重載滾柱導軌，整機結構剛性高。強制冷卻直聯主軸，機床精度穩定。配備雙托盤自動工件交換系統，適用于箱體、盤類、板殼、機座等零件的批量多面機械加工，也適用于各種模具的精加工。
產品特點：
1）機床整體為正T型結構，高強度整體式鑄鐵底座，立柱采用大跨距階梯式導軌布局，精度保持性優良。
2）整機采用高剛性設計，主要結構經應力應變及有限元分析。

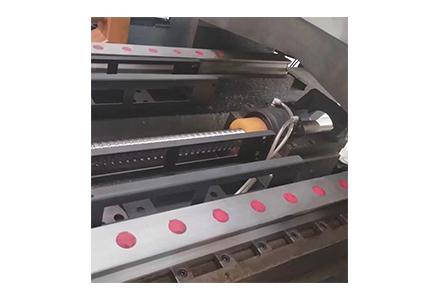

3）三軸采用重載型滾柱直線導軌，動態響應性能好，精度保持性高。保證加工運動的高速、高精度和高剛性。

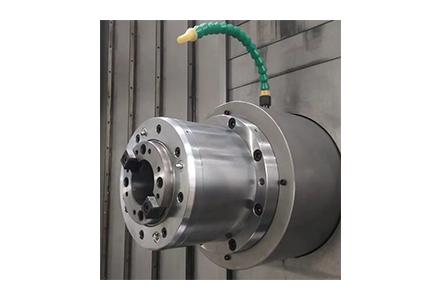

4）高速高精度氣動主軸箱自重平衡系統，高速穩定性好。

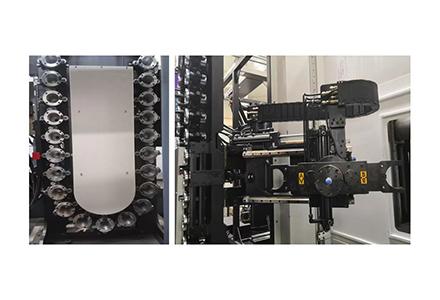

5）圓盤刀庫，承載能力達，穩定高。
6）雙托盤工件自動交換系統，可提高加工效率高。
7）內置雙螺旋后排式排屑器，排屑能力大，結構緊湊；冷卻水箱采用分離式，移動、清潔方便。
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
HMC500 |
|
|
移 動 |
X軸 |
mm |
850 |
|
Y軸 |
mm |
700 |
|
|
Z軸 |
mm |
800 |
|
|
主軸端到工作臺中心的距離 |
mm |
70-870 |
|
|
主軸中心到托盤頂部的距離 |
mm |
75-775 |
|
|
工 作 臺 及 托 盤 |
工作臺尺寸 |
mm |
500×500 |
|
工作臺分度 |
Deg |
工作臺分度360×1°(選配360×0.001°) |
|
|
工作臺類型 |
|
螺紋孔型24-M16 |
|
|
工作臺承載能力 |
kg |
500 |
|
|
最大工件尺寸，回轉直徑 |
mm |
Ф750，H850 |
|
|
托盤交換型式 |
|
旋轉式 |
|
|
托盤交換時間 |
s |
25 |
|
|
托盤個數 |
|
2 |
|
|
主 軸 |
主軸最高轉速 |
r/min |
10000 |
|
主軸功率 |
kW |
11/15（FANUC）、17.5（西門子） |
|
|
主軸扭矩 |
Nm |
52.5/70（FANUC）、96（西門子） |
|
|
錐孔 |
|
BT40 |
|
|
主軸冷卻方式 |
|
強制冷卻 |
|
|
三軸光柵 |
選配 |
||
|
進 給 |
導軌 |
|
滾柱線性導軌 |
|
進給電機X/Y/Z |
kW |
3/3/3（FANUC）、7.1/7.1/7.1（西門子） |
|
|
進給電機扭矩X/Y/Z |
Nm |
30/30/30 |
|
|
快速進給速度X/Y/Z |
m/min |
32/32/32 |
|
|
快速進給速度X/Y/Z |
mm/min |
12000 |
|
|
絲杠直徑X/Y/Z |
mm |
50/45/50 |
|
|
絲杠冷卻 |
|
強制冷卻 |
|
|
三軸光柵 |
|
選配 |
|
|
刀 具 裝 置 |
刀具容納數 |
把 |
32 |
|
刀具交換方式 |
|
機械手 |
|
|
刀具選擇方式 |
|
雙向 |
|
|
刀具最大重量 |
kg |
8（平均刀重小于5） |
|
|
最大刀具直徑（滿刀/鄰空） |
mm |
80/150 |
|
|
最大刀具長度 |
mm |
300 |
|
|
刀柄型式 |
|
BT40 |
|
|
拉釘型式 |
|
P40T-1 |
|
|
換刀時間（T-T）（s） |
s |
4 |
|
|
精 度 |
定位精度 |
mm |
0.010 |
|
配光柵尺定位精度 |
mm |
0.008 |
|
|
重復定位精度 |
mm |
0.008 |
|
|
配光柵尺重復定位精度 |
mm |
0.005 |
|
|
工作臺分度定位精度 |
″ |
14 |
|
|
工作臺重復分度定位精度 |
″ |
8 |
|
|
其 它 |
氣源 |
MPa |
0.6-0.8 |
|
切削液槽容量 |
L |
500 |
|
|
電源 |
kW |
50 |
|
|
機床外形尺寸（不含腳踏板、排屑器、接屑車、液壓站等） |
mm |
5300×3900×300 |
|
|
機床重量 |
kg |
20000 |
|
