VMC標準系列
-
BV系列
-
重載型
-
高精型

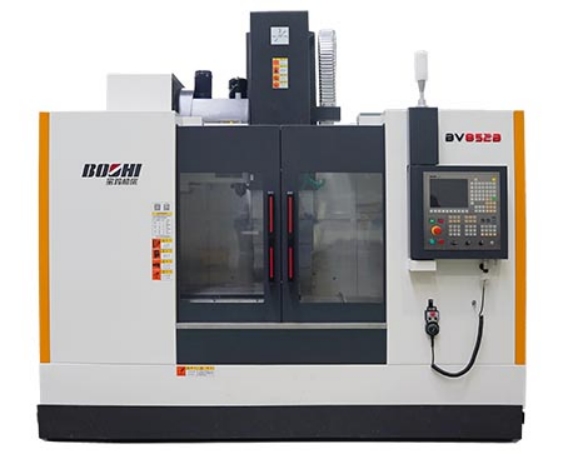

BV642B、BV852B、BV1162B立式加工中心X/Y/Z三軸采用矩形淬硬導軌，皮帶式主軸，配置多樣化。適用于閥類、凸輪、模具、板盤類和箱體類零件的銑、鉆、擴、鏜、攻、锪等加工工序；特別適用于加工各種形狀復雜的二、三維凹凸模型及復雜的型腔和表面，既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產。
產品特點：
1）Y軸兩導軌采用大跨距設計，工作臺在X軸全行程范圍內，重心均在兩導軌之間，保證了機床高精度、高剛性。
2）Z軸無配重結構(BV852B選配無配重)，采用大規格帶抱閘伺服電機，快移速度高、響應快。
3）移動部件采用輕量化設計，確保進給響應速度。
4）絲杠采用雙向肩面定位結構，提高軸向剛性，保證進給軸運動的平穩性、可靠性和精度持久性。
5）標配主軸環噴，保證加工冷卻效果，提升加工質量。
6）整機采用全封閉防護結構。
適用行業：
適用于汽車、摩托車、機械制造、縫紉機、電機、儀器儀表等行業。
|
項目 |
單位 |
BV642B |
BV852B |
BV1162B |
|
|
工作臺 |
外形尺寸（W×L） |
mm×mm |
420×800 |
520×1050 |
620×1300 |
|
T型槽 |
mm |
3-18（H8） |
5-18（H8） |
5-18(H8) |
|
|
T型槽間距 |
mm |
125 |
90 |
100 |
|
|
最大承重 |
kg |
600 |
600 |
1000 |
|
|
主軸 |
主軸錐孔 |
|
BT40 |
||
|
主軸功率 |
kW |
11/15（FANUC） |
|||
|
主軸轉速 |
r/min |
10000 |
8000 |
||
|
拉釘型號 |
|
MAS 403 P40T-Ⅰ |
MAS 403 P40T-Ⅰ |
||
|
行程 |
左右行程（X向） |
mm |
600 |
800 |
1100 |
|
前后行程（Y向） |
mm |
400 |
500 |
650 |
|
|
上下行程（Z向） |
mm |
500 |
600 |
650 |
|
|
加工范圍 |
主軸中心至立柱導軌距離 |
mm |
490 |
560 |
690 |
|
主軸端面至工作臺面距離 |
mm |
110-610 |
110-710 |
130-780 |
|
|
進給 |
最高進給速度（X/Y/Z） |
mm/min |
10000 |
||
|
快速移動速度（X/Y/Z） |
m/min |
20/20/20 |
20/20/20 |
20/20/20 |
|
|
刀庫 |
刀庫容量(圓盤) |
pcs |
24 |
||
|
最大刀具重量 |
kg |
8 |
|||
|
最大刀具尺寸 |
mm |
Φ80×300 |
|||
|
精度 |
定位精度 |
mm |
0.008/0.008/0.008 |
0.008/0.008/0.008 |
0.012/0.01/0.01 |
|
重復定位精度 |
mm |
0.006/0.006/0.006 |
0.006/0.006/0.006 |
0.01/0.008/0.008 |
|
|
其他 |
電源 |
kVA |
15 |
20 |
26 |
|
機床毛重 |
kg |
4500 |
6500 |
8000 |
|
|
機床凈重 |
kg |
4300 |
6000 |
7600 |
|
|
氣源流量（ANR） |
L/min |
350 |
350 |
||
|
氣壓 |
MPa |
0.6-0.8 |
0.6-0.8 |
||
|
體積（長×寬×高） （不含排屑器） |
mm |
2350×2150×2450 |
3050×2300×3100 |
3430×2700×3200 |
|
